핸디돕6 유저 메뉴얼

최종 수정: 2025.12.13

日本語 English

목차

소개

핸디돕6(HandyDob6)는 이동성과 조립 편의성을 극대화한 초경량 돕소니안 망원경입니다. 기존의 크고 무거운 망원경과 달리, 3D 프린팅 기술로 제작된 프레임은 가볍고 튼튼하며, 분해와 조립이 간편해 휴대성과 사용 편의성이 뛰어납니다. 어린이부터 성인까지, 입문자부터 전문가까지 누구나 쉽게 천체 관측을 즐길 수 있도록 설계되었습니다. 6인치(150mm) 주경을 사용해 달, 행성, 성단, 은하 등 다양한 천체를 관측할 수 있으며, 17인치 여행용 가방에 수납 가능하고, 항공기 기내 반입도 가능한 크기와 무게로 언제 어디서나 손쉽게 사용할 수 있습니다.

제품 사양

특징

• 3D 프린팅 여행용 돕소니안 (Travel Dobsonian Telescope)
• 전체 바디: 고품질 PETG-CF (카본)
• 주경 보호 커버, 사경 보호 커버, 주경 클립: PETG 소재
• 가방 안에 트러스 폴대 포함 모든 구성품 수납 가능
• 비행기 기내 캐리 가능
• 미니 육각 렌치 세트만 실물 확인 후 통과 가능
• 빠르고 쉬운 조립 및 분해
• 최소한의 연결 볼트 (9개)
• 주경
  • 허용 직경 153mm까지 가능
  • 3개의 조절 나사로 위치 조정
  • 손잡이 달린 주경 보호 커버 (마그네틱 착탈식)
• 사경
  • 사경 열선 내장 및 마그네틱 연결 (USB 5V 타입)
  • 사경 보호 커버 및 전용 케이스 제공
  • 착탈식 마그네틱 사경 홀더 및 위치 가이드 라인
• 포커서
  • 1.25인치, 알루미늄 합금 CNC 가공
  • 정밀베어링 슬라이딩 방식, 35mm 트레블
  • 처짐 방지를 고려한 설계
• 조립형 트러스 폴대
  • 안정적인 무게 중심 유지
  • 무거운 아이피스 및 핸드폰 장착 가능
• 무게추 및 밸런스 조정
  • 추가 무게추(220g) 및 고무줄 사용 가능
  • 고도 이탈 방지 핀 기본 장착 (5도 고정)
• 카메라 삼각대 연결 가능 (3/8인치 볼트)
• 착탈식 도트 파인더, 후드 제공
• 수평 조정 가능한 고무발 다리
• 조립 가이드 라인 화살표 제공
• 쿨링팬: 40mm 듀얼 볼베어링 (마그네틱 착탈식, USB 5V)
• 수평계 내장

전체 구성품

• 본체 (케이스 상단, 하단, 미러박스, 미러셀, 어퍼케이지)
• 착탈식 1.25인치 포커서
• 트러스 폴대 (16개, 조립 시 8개 사용)
• 사이드 베어링 2개 및 고정 가로바 2개
• 사경 (사경 홀더 포함), 사경 보호 커버, 사경 케이스
• 손잡이 달린 주경 보호 커버 (마그네틱 착탈식)
• 사경 열선 마그네틱 케이블 (USB)
• 사경 열선 On/Off 스위치 (USB)
• 포커서 흔들림 방지 브라켓
• 트러스 폴대 진동 방지 브라켓 4개
• 쿨링팬 (마그네틱 착탈식)
• 전용 벨벳파우치 7개 (사이드 베어링용 1개, 트러스 폴대용 1개, 일반용 5개)
• 미니 육각 렌치 5종 세트 (1.5, 2, 2.5, 3, 4)
• 무게추 220g (마그네틱 착탈식)
• 추가 무게 밸런스용 고무줄 2개
• 전용 가방 (17인치)

제품 조립 영상

핸디돕6 전체 움직임(무게 중심과 밸런스 영상)

케이스 분해 및 조립

조립과 분해시 방향을 참고할 수 있도록 본체에 화살표 가이드(삼각형)가 표시되어 있습니다.

사이드 베어링 조림

미러박스 장착

트러스 조립 및 미러박스에 장착

어퍼케이지 연결

포커서 장착, 트러스 진동 방지 브라켓

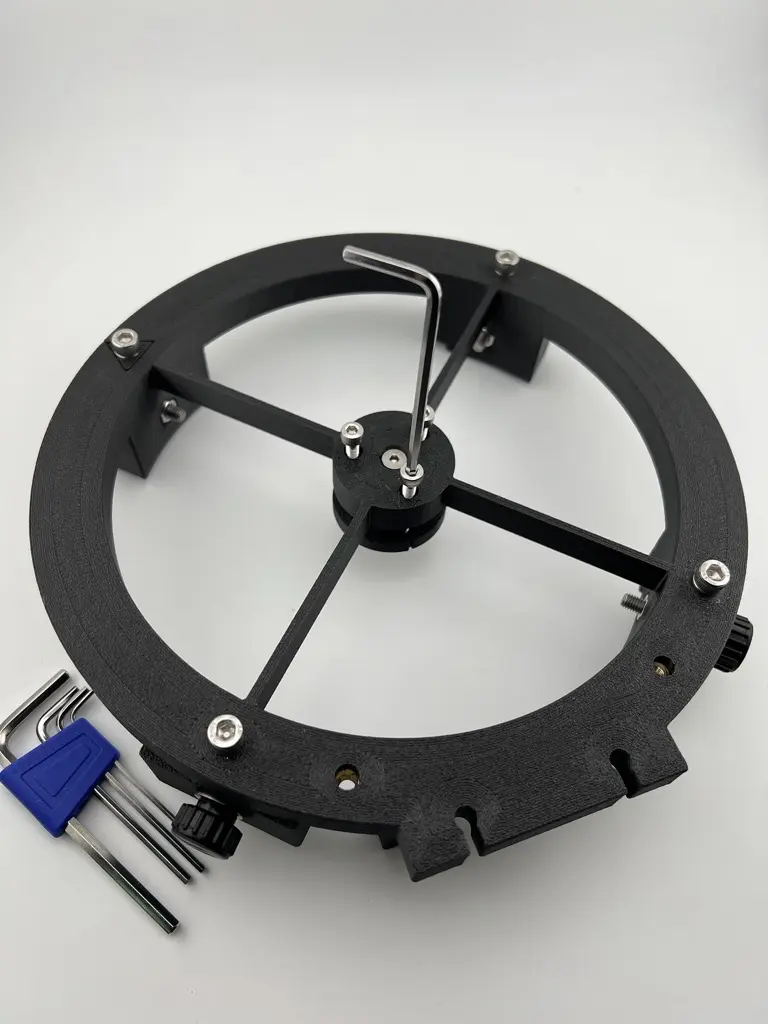

사경 장착, 사경 열선, 사경 보호커버

후드 장착, 주경 보호커버, 추가 무게추

하단 암막 장착 방법

하단 암막은 PP(폴리프로필렌) 플라스틱 시트로 제작되었으며, PP 소재의 적당한 탄성과 복원력을 활용해서 탭을 슬롯에 고정하는 스냅 결합 구조를 사용합니다. 하단 암막은 한 장의 PP 플라스틱 시트를 말아서 사용하는 구조입니다. PP 시트는 휘어짐에 강하고 탄성이 있어, 자연스럽게 말아 올리면 안정적인 원통 형태를 유지합니다.

삼각대 연결, 무게 밸런스용 고무줄 사용법

파인더 배터리 장착하는 방법

⚠️ 경고: 어린이의 손이 닿지 않는 곳에 보관하십시오.

단추형/코인형 배터리는 위험하며, 삼키거나 신체 내부에 삽입될 경우 최대 2시간 이내에 심각한 부상이나 사망을 초래할 수 있습니다. 배터리를 삼켰거나 신체에 들어갔을 가능성이 있을 경우 즉시 의료진의 진료를 받으십시오.

미러박스에 Push-To Air를 장착하는 방법

핸디돕6 구성품에는 미러박스에 도브테일 베이스를 장착할 수 있는 하단 도브테일 브라켓이 함께 제공됩니다. Push-To Air를 장착하면 무거운 아이피스를 장착할 때 추가적인 무게 중심에 대한 이득을 얻을 수 있습니다.

스마트폰 거치대 사용법

핸디돕6 전용 스마트폰 거치대는 자유롭게 360도 회전이 가능합니다. 또한, 하단에 Push-To Air를 장착해서 상단에 추가적인 무게 밸런스가 필요한 경우에도 유용합니다.

팁

처음 배송 받은 후, 미러 고정 나사를 느슨하게 풀기

초기 배송 시 충격으로 인한 파손을 방지하기 위해 미러를 고정하는 나일론 볼트와 미러 클립 고정 볼트가 비교적 단단하게 조여져 있을 수 있습니다. 그러나 미러에 압력이 가해지면 표면이 미세하게 변형되어 별상이 찌그러질 수 있으므로, 광학 성능을 유지하려면 미러가 스트레스 없이 놓이도록 볼트를 적절히 풀어주는 것이 중요합니다.

최초 사용 전에는 미러가 흔들리지 않을 정도의 최소한의 압력만 남기고 나일론 볼트를 약간 풀어주세요. 미러 클립 역시 미러 표면을 누르지 않도록 적절히 풀어주세요.

두꺼운 미러로 교체하여 미러 클립과의 높이가 맞지 않을 경우에는, 미러 클립 아래에 와셔 또는 스프링을 추가하여 높이를 조정해 주세요.

파인더나 스마트폰 거치대 장착 위치 강도 조절 방법

파인더나 스마트폰 거치대를 장착할 때, 너무 타이트 하게 장착되거나 헐렁하게 장착될 때는 아래 2개의 위치(공차) 조정 볼트로 조정이 가능합니다. 아래 이미지처럼 위치를 고정하기 위한 볼트가 2개가 있는데, 이 2개 볼트가 헐렁하게 하거나 타이트하게 조정하는 역할을 합니다. 많이 조이면 헐렁하게 되고, 볼트를 풀면 타이트하게 장착됩니다.

고도 베어링(수직)의 텐션 및 무게 중심 조정 방법

돕소니안 망원경에서 스틱션(Stiction) 이란 정지 마찰(Static Friction)과 일반 마찰(Friction)의 합성어로, 망원경을 움직이기 시작할 때 필요한 힘이 이미 움직이고 있는 상태를 유지하는 데 필요한 힘보다 더 큰 현상을 의미합니다. 스틱션을 줄이기 위해 일반적으로 테프론 패드와 질감이 있는 라미네이트 표면의 조합이 널리 사용됩니다.

핸디돕6는 전통적인 라미네이트 대신 3D 프린터 출력물의 표면 질감을 활용합니다. 즉, 테프론 패드와 3D 프린터 특유의 텍스처 조합을 통해 자연스럽고 부드러운 움직임을 구현하였습니다.

• 수평(방위각) 움직임은 테프론 패드와 Textured PEI 플레이트로 출력된 바닥면의 조합을 사용합니다.
• 수직(고도) 움직임을 담당하는 사이드 베어링은 3D 프린터의 Fuzzy Skin 기능을 적용하여 매끈한 면이 아닌 미세한 질감을 가진 표면으로 제작되었습니다. 퍼지 스킨의 설정 값은 여러 차례 테스트를 거쳐 가장 적절한 수준으로 조정하였습니다.

수평 회전과 달리 수직 움직임은 무게 중심 변화에 특히 민감합니다. 장착하는 아이피스나 악세서리에 따라 추가적인 텐션 조절 또는 무게 중심 보정이 필요할 수 있습니다.

아래는 무게 중심을 조정할 수 있는 다양한 방법입니다.

• 사이드 베어링 가드 노브 볼트 조절
  • 좌우 가드에 있는 노브 볼트를 이용해 텐션을 조절할 수 있으며, 가드 안쪽 접촉면에는 얇은 테프론 패드가 부착되어 있습니다.
• 패키지 제공 무게추 장착
  • 필요 시 제공되는 무게추를 미러박스에 부착하여 무게 중심을 하단으로 보정할 수 있습니다.
• 패키지 제공 고무줄을 통한 텐션 보정
  • 제공된 고무줄로 추가 텐션을 줄 수 있으며, 더 부드러운 텐션을 원한다면 사용자가 다른 탄성의 고무줄로 교체해도 됩니다.
• 패키지에 포함된 하단 도브테일 베이스를 악세서리와 함께 장착
• 상단 무게 보정 (Push-To Air 또는 초경량 아이피스 사용 시)
  • 매우 가벼운 아이피스나 Push-To Air 사용 시 상단부가 가벼워질 수 있습니다. 이 경우, 스마트폰 거치대 등 가벼운 무게추를 상단에 장착해 무게 중심을 맞출 수 있습니다.

수직 이동시 최저 고도 조정

사이드 베어링에는 지나치게 낮은 고도에서 망원경이 이탈하는 것을 방지하기 위한 스토퍼 핀 이 장착되어 있습니다. 스토퍼 핀이 들어가는 위치는 총 3개(0°, 5°, 10°) 이며, 출고 시 기본 위치는 5° 로 설정되어 있습니다.

다른 고도로 변경하고 싶다면, 스토퍼 핀을 단단한 도구(예: 작은 망치) 로 두드려 빼낸 뒤, 원하는 위치의 구멍으로 옮겨 장착하면 됩니다.

수직 이동 시 높은 고도에서의 이탈 방지 장치

로커 박스에는 망원경이 높은 고도로 들어 올려질 때 뒤로 넘어가는 것을 방지하는 안전장치가 장착되어 있습니다.

포커서를 부드럽게 조정하기

최근 커뮤니티를 통해 핸디돕6 포커서 사용성과 관련된 유저 피드백을 확인하였습니다. 간단한 조정만으로도 포커서의 작동을 한층 더 부드럽게 개선할 수 있는 유용한 내용이기에, 이를 공식 홈페이지를 통해 안내드립니다.

포커서 노브 간격 조정

일부 경우, 포커서 노브(양쪽 손잡이)가 서로 과도하게 밀착되어 회전 시 불필요한 마찰이 발생할 수 있습니다. 이 경우 다음과 같은 방법으로 개선할 수 있습니다.

• 양쪽 포커서 노브의 고정 나사를 풀고, 약 0.5mm(1/64인치) 정도의 간격을 확보합니다. (1.5mm 육각렌치 사용)
• 노브 간격을 조정하면, 노브 내부의 플라스틱 부품끼리 접촉하면서 발생하던 마찰을 효과적으로 줄일 수 있습니다.

스틸 로드 및 포커서 트랙 윤활

포커서의 작동감을 더욱 부드럽게 만들기 위해 윤활 작업을 추가로 진행할 수 있습니다.

1. 포커서 스틸 로드를 누르고 있는 플라스틱 압력 플레이트를 분리합니다. (2.5mm 육각렌치 사용)
2. 스틸 로드와 맞닿는 압력 플레이트 안쪽 면에 소량의 그리스를 얇게 도포합니다. 포커서를 움직이는 과정에서 그리스가 자연스럽게 포커서 트랙에도 고르게 퍼집니다. (필요한 경우, 포커서 트랙에 직접 그리스를 얇게 도포하는 것도 가능합니다.)
3. 분해의 역순으로 스틸 로드를 재조립합니다. 이때 압력 플레이트 고정 볼트는 과도하게 조이지 말고, 포커서가 부드럽게 움직일 수 있는 적당한 텐션으로 조여 주세요.

간단한 조정과 관리만으로도 포커서의 사용성을 충분히 개선할 수 있습니다. 포커서가 다소 뻑뻑하게 느껴지는 경우, 위 방법을 참고해 보시기 바랍니다.

2인치 필터 사용 방법

HandyDob 6의 포커서는 1.25인치 규격이기 때문에, 2인치 필터를 직접 장착할 수는 없습니다.

하지만 포커서에 M48 익스텐션 튜브(길이 20mm) 를 연결하면, 2인치 필터를 사용할 수 있습니다. 아래 사진은 2인치 필터를 장착하는 순서를 보여줍니다.

트러스 폴대의 안정성을 높이는 방법

핸디돕과 같이 트러스 폴 구조를 사용하는 돕소니안 망원경은, 트러스의 강성이 충분하지 않을 경우 진동이나 상부 구조의 미세한 처짐이 발생할 수 있습니다.

핸디돕은 이러한 문제를 보완하기 위해 총 4개의 진동방지 브라켓을 기본 구성으로 제공합니다. 이 진동방지 브라켓은 암막(Fabric Shroud)을 장착하거나 분리하는 과정에서도 트러스 폴대에서 쉽게 이탈하지 않도록 홈이 볼록하게 설계된 구조를 갖고 있습니다.

최근 커뮤니티에 공유된 핸디돕6 유저 사용기 및 피드백을 확인하는 과정에서, 저희가 그동안 진동방지 브라켓을 충분히 눌러 트러스에 장력을 주는 것이 콜리메이션 안정성에 얼마나 중요한지에 대해 명확히 설명드리지 못했다는 점을 인지하게 되었습니다. 이에 해당 내용을 보완하여 홈페이지를 통해 추가로 안내드립니다.

유저 피드백에 따르면, 핸디돕을 조립할 때 진동방지 브라켓(텐셔닝 바)을 충분히 아래쪽으로 눌러 트러스에 확실한 장력이 걸리도록 설정하는 것이 매우 중요합니다. 해당 유저는 레이저 콜리메이터를 사용해 망원경을 위아래로 기울이며 변화를 관찰했으며, 텐셔닝 바가 느슨하게 설정된 상태에서는 주경 위의 레이저 점이 약 3~4mm 정도 이동하는 현상을 확인했다고 합니다. 이는 상부 구조의 미세한 처짐으로 인해 콜리메이션이 변하고 있음을 의미합니다.

따라서 조립 시에는 텐셔닝 바(진동방지 브라켓)를 충분히 눌러, 트러스에 명확한 장력이 느껴질 정도로 조정해 주시기 바랍니다.

이와 같은 방법으로, 휴대용 트러스 돕소니안 구조 특성상 콜리메이션 변화를 완전히 없앨 수는 없지만, 그 영향을 충분히 최소화하여 보다 안정적인 관측 환경을 만들 수 있습니다.

주시안(왼눈/오른눈)에 따른 포커서 위치 선택

핸디돕6는 포커서를 왼쪽 또는 오른쪽 어느 쪽에도 설치할 수 있도록 설계되어 있습니다. 어퍼 케이지는 좌우 대칭 구조이며, 파인더 역시 왼쪽·오른쪽 중 원하는 위치에 자유롭게 장착할 수 있습니다.

다만, 기본적으로 어퍼 케이지의 화살표 가이드는 오른눈 주시안 사용자 기준으로 표시되어 있습니다. 그러나 왼눈이 주시안인 경우, 오른쪽에 포커서를 설치하는 것이 더 편할 수 있으므로 필요에 따라 포커서 위치를 조정해 보시기 바랍니다.

항공 여행 시 참고 사항

핸디돕6 전용 가방의 뒷면에는 캐리어 스트랩이 부착되어 있어, 캐리어 위에 올려 편리하게 이동할 수 있습니다. 또한 구성품인 미니 육각렌치의 길이는 8.2cm로, 항공기 기내 반입 기준인 10cm 이하 요건을 충족합니다.

삼각대 대용 추천 의자

핸디돕6에 천체망원경용 삼각대가 아닌 일반 사진용 삼각대를 사용할 경우, 접촉 면적이 작아서 진동이 있을 수 있고, 안정적이지 않습니다.

접촉 면적이 넓은 천체망원경용 삼각대 대안으로, 아래의 폴딩 스툴(접이식 의자)을 추천합니다. 다이소나 온라인 쇼핑몰에서 구입할 수 있습니다.

핸디돕6의 고무발 4개를 제거하면, 육각 형태의 캠핑 폴딩 스툴에 핸디돕6를 올려놓을 수 있습니다.

트러스 폴 보관용 케이스 추천

HandyDob6를 조립할 때 가장 시간이 많이 걸리는 작업은 16개의 폴을 연결하는 과정입니다. 폴을 개별적으로 보관하고 싶은 분들께는 아래의 케이스를 추천드립니다. 이 케이스에는 연결된 상태의 8유닛(폴 16개) 을 그대로 넣어 보관할 수 있습니다. 또한 이 케이스는 온라인 쇼핑몰에서 쉽게 구매할 수 있습니다.

• 제품명: 플라스틱 길이 조절 미술 화구통
• 길이: 45cm ~ 70cm (17.72인치 ~ 27.56인치)
• 내경: 6.6cm (2.60인치)

암막 고무줄에 버클(캡슐형)을 연결하는 방법

밖으로 드러난 암막 고무줄을 암막 내부로 깔끔하게 숨길 수 있습니다. 다만, 캡슐형 버클의 구멍이 작아 고무줄을 그대로 넣기에는 다소 어렵습니다. 아래 사진 순서처럼 고무줄 끝을 날카롭게 잘라준 뒤 라이터로 살짝 녹여 단단하게 만들어주면, 버클 구멍에 훨씬 쉽게 넣을 수 있습니다.

원산지

• 프레임 제작 및 조립: 한국
• Made in Korea (Body 3D Printed and Assembled in Korea, Parts made in China)

A/S

• 무상 A/S 1년 (사용자 과실은 유상)
  • 단, 핸디돕6 전용 가방은 보증 대상이 아닙니다.
• 기술 문의: [email protected]
• A/S 접수
  • 빌트아스트로 A/S 카페(https://cafe.naver.com/builtastro)
  • 네이버 스마트스토어(https://smartstore.naver.com/builtastro)
  • https://builtastro.com
  • [email protected]
